Un codice UDI illeggibile dopo tre cicli di autoclave. Un lotto fermo prima della spedizione perché il Data Matrix non supera la verifica ottica. Una non conformità MDR che apre un’ispezione interna. Sono scenari che chi produce dispositivi medici in acciaio inossidabile conosce — e che spesso hanno un’origine comune: la tecnologia di marcatura non adatta al materiale e alle condizioni d’uso reali.
Il problema non è la normativa. Non è il processo di sterilizzazione. È che certi laser lasciano sul metallo una zona termicamente alterata che nel tempo si degrada, si corrode, perde contrasto. Il codice c’è ancora, ma non è più leggibile. E una marcatura illeggibile, per MDR e FDA, equivale a una marcatura assente.
È in questo contesto che la marcatura laser a picosecondo emerge come soluzione concreta — non solo tecnologicamente avanzata, ma progettata per eliminare alla radice le cause di non conformità più comuni nella marcatura UDI su metallo.
Perché i codici UDI richiedono tecnologie laser avanzate
I dispositivi medici attraversano ambienti estremamente severi. Strumenti chirurgici, impianti e componenti diagnostici devono sopravvivere a cicli di sterilizzazione in autoclave, passivazione citrica e nitrica, oltre a trattamenti meccanici che metterebbero a dura prova qualsiasi marcatura superficiale. Le normative internazionali (FDA 21 CFR Part 801 negli Stati Uniti, MDR 2017/745 in Europa) impongono che i codici UDI – solitamente rappresentati tramite Data Matrix – rimangano leggibili per tutta la vita utile del dispositivo.
I laser a fibra tradizionali, pur essendo efficaci su molti materiali metallici, presentano limiti significativi quando si tratta di ottenere marcature che soddisfino i requisiti del settore medicale. Il calore generato durante il processo può alterare la microstruttura superficiale dell’acciaio inossidabile, creando zone termicamente alterate che compromettono la resistenza alla corrosione. Questo è inaccettabile per dispositivi che devono mantenere integrità strutturale e chimica in condizioni critiche.
Picosecondo vs Nanosecondo: differenze tecnologiche e prestazionali
Per comprendere il reale vantaggio del laser a picosecondo nella marcatura UDI, è fondamentale confrontarlo con la tecnologia UV a nanosecondi, che rappresenta da anni lo standard nel settore medicale.
Durata dell’impulso e meccanismo di ablazione
La differenza più evidente risiede nella durata dell’impulso laser. I laser UV nanosecondo operano tipicamente con impulsi nell’ordine di 10-30 nanosecondi, mentre i laser a picosecondo lavorano con impulsi inferiori a 500 picosecondi (spesso tra 2-10 picosecondi). Questa differenza apparentemente minima ha conseguenze profonde sul meccanismo fisico di interazione con il materiale.
Con impulsi nell’ordine dei nanosecondi, il laser genera ancora un effetto termico residuo: il materiale ha il tempo di assorbire energia e trasmettere calore agli strati circostanti, generando una piccola zona termicamente alterata (HAZ – Heat Affected Zone). Nel caso dei laser a picosecondo, l’impulso è così breve che il materiale viene ablato prima che il calore si propaghi. Questo processo, chiamato “cold ablation” o ablazione a freddo, minimizza drasticamente le alterazioni termiche.
Potenza di picco e densità energetica
Un altro aspetto cruciale è la potenza di picco. A parità di potenza media, un laser a picosecondo concentra l’energia in finestre temporali estremamente ridotte, raggiungendo picchi di potenza fino a 50 volte superiori rispetto ai laser a fibra standard. Questa elevata densità energetica permette di “vaporizzare” il materiale con precisione micrometrica, ottenendo bordi netti e profili ben definiti senza danneggiare il substrato circostante.
I laser UV nanosecondo, pur essendo già molto precisi grazie alla lunghezza d’onda corta (355 nm), non raggiungono la stessa intensità di picco. Il risultato è una marcatura comunque efficace, ma con maggiore apporto termico residuo, che può essere problematico su materiali sensibili come gli acciai inossidabili austenitici utilizzati in ambito medicale.
Resistenza ai test chimici e di abrasione
Le marcature realizzate con laser a picosecondo presentano una resistenza superiore ai test di corrosione e abrasione. Nei dispositivi medicali destinati a cicli di passivazione citrica e nitrica – processi chimici aggressivi utilizzati per ripristinare lo strato passivante dell’acciaio inossidabile – le marcature con nanosecondo UV possono mostrare segni di degrado dopo il secondo o terzo ciclo. Al contrario, le marcature picosecondo superano ripetutamente questi test senza perdita di leggibilità.
Questo accade perché l’assenza di zona termicamente alterata impedisce la formazione di micro-cricche, ossidazioni localizzate o alterazioni della struttura cristallina che faciliterebbero l’attacco chimico. La marcatura risulta letteralmente “integrata” nella superficie metallica, senza discontinuità strutturali.
Contrasto e leggibilità ottica
Un vantaggio distintivo del picosecondo è la marcatura nera impalpabile su acciaio inossidabile. Mentre i laser UV nanosecondo producono marcature chiare e ben visibili, il picosecondo genera un nero profondo, opaco e privo di riflessi. Questo contrasto elevato migliora drasticamente la leggibilità dei codici Data Matrix, facilitando la scansione automatica anche in condizioni di illuminazione difficili o con angolazioni non ottimali.
L’effetto opaco è dovuto alla microstruttura superficiale creata dall’ablazione a freddo: una texture nanometrica che intrappola la luce anziché rifletterla, generando un nero visivo senza necessità di ossidazione o alterazione chimica del materiale.
Velocità di processo
Dal punto di vista produttivo, i laser a picosecondo offrono velocità fino a 3 volte superiori rispetto ai laser UV nanosecondo tradizionali. Questo vantaggio deriva dall’elevata potenza di picco, che permette di rimuovere materiale più rapidamente a parità di passate. In ambienti produttivi ad alta cadenza, questa differenza si traduce in un incremento significativo della produttività oraria.
Manutenzione e longevità
Un aspetto spesso sottovalutato riguarda la durata operativa delle sorgenti laser. I laser a picosecondo hanno una vita media stimata intorno alle 100.000 ore di operatività effettiva, con necessità di manutenzione praticamente assente. I laser UV nanosecondo, pur essendo tecnologie mature e affidabili, richiedono manutenzioni più frequenti e hanno una durata inferiore, tipicamente nell’ordine delle 20.000-30.000 ore.
Impatto operativo: cosa significa in termini di scarti e costi reali
I vantaggi tecnici dell’ablazione a freddo si traducono direttamente in impatto operativo misurabile. Ogni marcatura non conforme è una rilavorazione, un ritardo di spedizione, un costo che si somma silenziosamente al processo produttivo. Nei contesti ad alto volume, anche un tasso di scarto dell’1% su componenti di precisione rappresenta migliaia di euro annui — senza contare il costo di un audit o di un blocco lotto in fase di ispezione regolatoria.
La marcatura picosecondo, eliminando la zona termicamente alterata, rimuove alla radice la principale causa di degrado del codice nei cicli di sterilizzazione e passivazione. Il risultato non è solo una marcatura più resistente: è un processo produttivo con meno variabili fuori controllo, meno interventi manuali di verifica, meno rilavorazioni. Per chi gestisce linee ad alta cadenza con requisiti MDR o FDA stringenti, questa stabilità di processo vale spesso più della tecnologia in sé.
Quando scegliere l’UV nanosecondo
Nonostante i vantaggi evidenti del picosecondo, esistono ancora applicazioni dove l’UV nanosecondo rimane competitivo. Su materiali plastici o polimeri particolari, la lunghezza d’onda UV (355 nm) offre un assorbimento ottimale che il picosecondo a 1064 nm non può replicare. Inoltre, per applicazioni dove il budget è vincolante e i requisiti di resistenza chimica sono meno stringenti, l’UV nanosecondo rappresenta una soluzione consolidata ed economicamente accessibile.
Conformità normativa e tracciabilità completa
Oltre alla qualità della marcatura, la conformità alle normative UDI richiede un ecosistema integrato di tracciabilità. I sistemi laser LASIT possono essere equipaggiati con software custom che si interfacciano direttamente con i database aziendali e i sistemi MES, garantendo che ogni codice UDI marcato sia univoco, registrato e correlato alle informazioni di produzione.
L’integrazione con sistemi di visione artificiale per la verifica automatica della qualità del codice (grading secondo ISO/IEC 15415 e AIM DPM) rappresenta un ulteriore livello di sicurezza. Questi sistemi ispezionano ogni Data Matrix immediatamente dopo la marcatura, verificando che il grado di leggibilità sia compreso tra A e B, come richiesto dagli standard di settore. In caso di marcatura non conforme (grado C o inferiore), il sistema può attivare procedure di scarto automatico, ri-marcatura o allerta operatore.
Applicazioni pratiche nel settore medicale

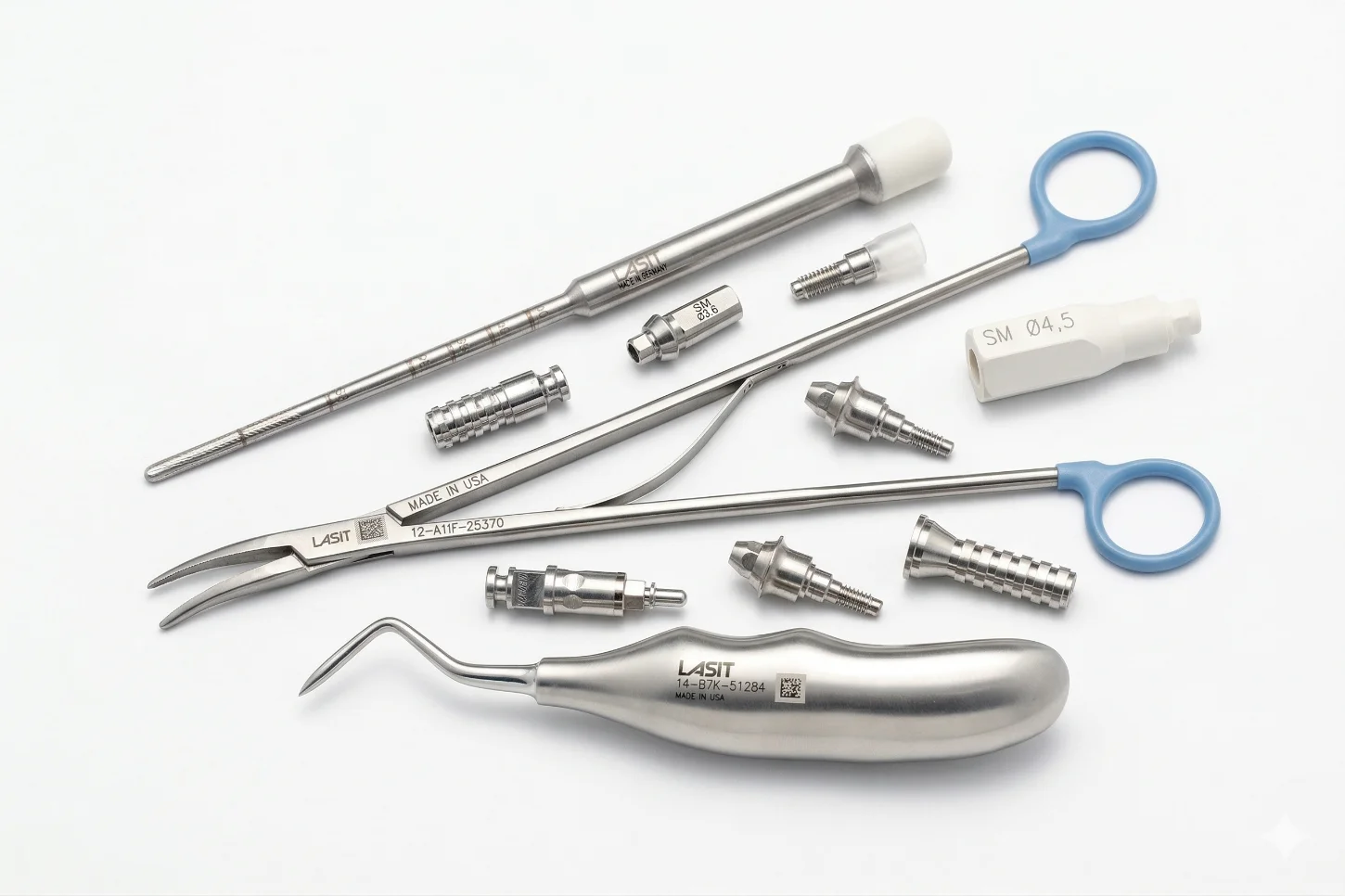

La marcatura UDI con laser a picosecondo trova applicazione su una vastissima gamma di dispositivi medici: strumenti chirurgici in acciaio inossidabile 316L, impianti ortopedici in titanio e leghe biocompatibili, componenti per endoscopia, strumenti dentali, protesi e dispositivi impiantabili. In ogni caso, la capacità di generare marcature nere, indelebili e resistenti rappresenta un fattore critico per garantire la tracciabilità lungo tutto il ciclo di vita del prodotto.
Particolarmente rilevante è l’applicazione su componenti destinati a utilizzo ripetuto con sterilizzazione in autoclave. Ferri chirurgici che attraversano centinaia di cicli di sterilizzazione a 134°C, trattamenti chimici per la rimozione di residui organici e manipolazioni meccaniche durante l’uso richiedono marcature che non si degradino nel tempo. Il laser a picosecondo garantisce questa resistenza senza compromettere le proprietà superficiali del materiale.
Considerazioni economiche e ritorno sull’investimento
L’investimento in un sistema laser a picosecondo è superiore rispetto a soluzioni UV nanosecondo o a fibra tradizionale. Tuttavia, i vantaggi in termini di riduzione dei costi operativi, manutenzione minima, velocità di processo e conformità normativa portano a un ritorno sull’investimento (ROI) favorevole nel medio-lungo termine.
Per aziende che producono volumi elevati di dispositivi medici con requisiti stringenti di tracciabilità, la differenza di costo iniziale viene rapidamente ammortizzata grazie all’aumento della produttività e alla riduzione degli scarti. Inoltre, la longevità della sorgente laser riduce drasticamente i costi di manutenzione programmata e di sostituzione componenti, elementi che incidono significativamente sul costo totale di proprietà (TCO) del sistema.
Integrazione in linea e automazione
Un aspetto fondamentale per i produttori di dispositivi medici è la capacità di integrare i sistemi di marcatura laser all’interno di linee automatizzate. LASIT offre soluzioni modulari PowerMark, progettate specificamente per l’integrazione in celle robotizzate o linee di produzione sincronizzate. Questi sistemi possono operare in modalità standalone (senza PC dedicato) comunicando tramite protocolli industriali standard come PROFINET, Ethernet/IP o Modbus TCP.
L’integrazione permette di gestire la marcatura come parte di un processo continuo, con comunicazione bidirezionale tra il sistema laser e il supervisore di linea. Il software può ricevere in tempo reale le informazioni necessarie per popolare dinamicamente il codice UDI (numero di serie, lotto, data di produzione), marcare il dispositivo, verificare la qualità della marcatura e trasmettere l’esito al sistema centrale, il tutto senza intervento manuale. La marcatura laser di codici UDI con tecnologia picosecondo rappresenta l’evoluzione necessaria per rispondere alle sfide della tracciabilità medicale moderna. La combinazione di resistenza estrema ai trattamenti chimici e meccanici, contrasto elevato, velocità di processo e longevità operativa rende questa soluzione la scelta preferenziale per produttori che non possono accettare compromessi sulla qualità e conformità normativa. Pur richiedendo un investimento iniziale superiore rispetto alle tecnologie nanosecondo, i vantaggi prestazionali e la riduzione dei costi operativi nel lungo periodo giustificano pienamente questa scelta tecnologica.
