La marcatura laser nel settore medicale rappresenta una sfida tecnologica unica che richiede precisione, affidabilità e conformità con rigorosi standard normativi. I dispositivi medici necessitano di tracciabilità permanente durante tutto il loro ciclo di vita, con codici indelebili che resistano a sterilizzazione, passivazione e altri trattamenti aggressivi.
Un Laboratorio all’Avanguardia per il Settore Medicale
LASIT ha sviluppato un laboratorio tecnologico completo specificamente orientato alle esigenze del settore medicale. Con oltre 27 sistemi laser di differenti tecnologie, il laboratorio centrale è progettato per affrontare ogni sfida di marcatura e incisione laser su dispositivi medici di qualsiasi materiale e geometria. Questo centro di eccellenza è supportato da una rete di laboratori satellite in Germania, Polonia, Francia, UK, Spagna, Milano, Messico e USA, che consentono di eseguire test preliminari e dimostrazioni locali, riducendo tempi e costi di sviluppo per i clienti internazionali.
Ciò che distingue il laboratorio LASIT non è solo la varietà di sorgenti laser, ma anche la capacità di verificare scientificamente la qualità delle marcature attraverso strumentazioni metrologiche avanzate. Questo approccio integrato permette di garantire risultati conformi alle necessità del settore medicale fin dalle prime fasi di sviluppo del processo.
Tecnologie Laser Disponibili
Il laboratorio è equipaggiato con una gamma completa di tecnologie laser, ciascuna adatta a specifiche applicazioni medicali:
- Laser in picosecondi: Disponibili con potenze di 50W, 100W e 200W, ideali per marcature nere anossidiche su acciaio inossidabile, titanio e altre leghe utilizzate in dispositivi medici impiantabili. La durata dell’impulso nell’ordine dei picosecondi (10^-12 secondi) consente un trasferimento energetico con minimo effetto termico, essenziale per componenti critici.
- Laser a femtosecondi: Per microlavorazioni di altissima precisione con impulsi nell’ordine di 10^-15 secondi, che consentono ablazioni “fredde” senza praticamente alcuna zona termicamente alterata (HAZ), ideali per materiali termosensibili.
- Laser a fibra MOPA: Con modulazione temporale dell’impulso variabile da 4ns a 200ns, permettono di adattare il profilo energetico alla specifica applicazione, ottimizzando il contrasto e minimizzando l’impatto termico.
- Laser UV: Con lunghezza d’onda di 355nm, disponibili con durate di impulso in picosecondi e nanosecondi e potenze da 1W a 20W. La loro ridotta lunghezza d’onda consente interazioni fotochimiche con materiali polimerici senza degradazione termica, ideali per marcature non invasive su plastiche medicali come PEEK, PC, POM e PP.
Strumentazione Tecnica per Controllo e Validazione
Ciò che rende veramente unico il laboratorio LASIT è la capacità di analizzare e validare scientificamente i risultati delle marcature con strumentazioni avanzate:
- Camera in nebbia salina: Permette test accelerati di resistenza alla corrosione fino a 1000 ore, essenziali per verificare l’integrità delle marcature su dispositivi medicali impiantabili.

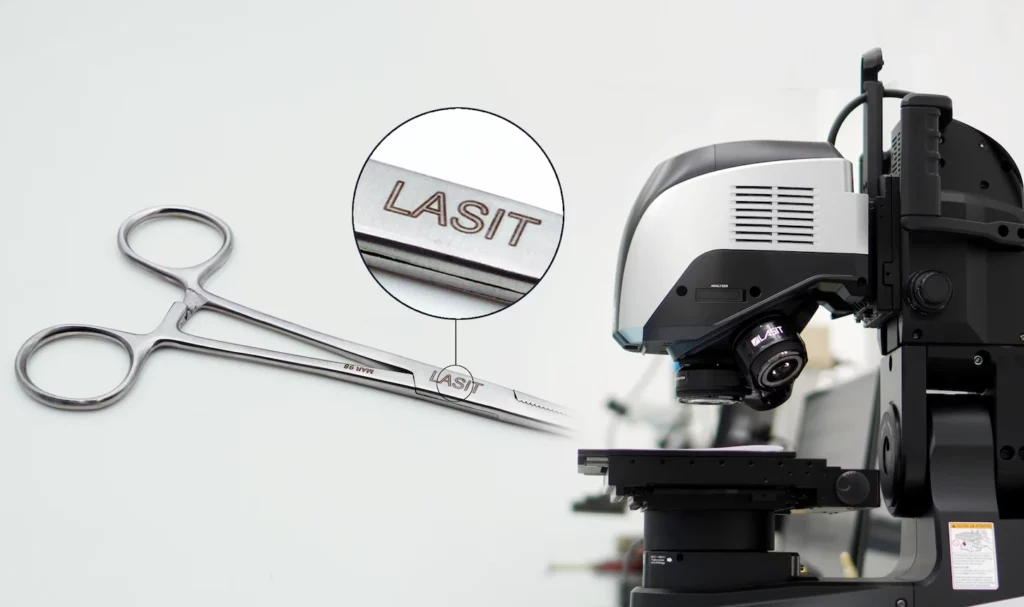

- Microscopio 3D 4K: Con risoluzione verticale fino a 0,1μm e laterale di 2μm, consente analisi topografiche complete delle superfici marcate, misurazione di rugosità superficiale Ra/Rz e determinazione precisa della profondità di marcatura.
- Abrasimetro: Realizza test di abrasione standardizzati con cicli programmabili fino a 10.000 passaggi, essenziali per valutare la resistenza all’usura delle marcature.
- Conoscopio a lama ottica: Per l’analisi delle proprietà ottiche superficiali e della diffrazione delle superfici trattate, con risoluzione angolare di 0,02°.
- Spettrofotometro: Con range spettrale 380-780nm e precisione di ±0,01 unità di assorbanza, per analisi quantitativa delle proprietà ottiche e verifica del contrasto cromatico.
- Macchina CMM: Con precisione di ±2μm, permette verifiche dimensionali ad alta precisione e controllo metrologico dei componenti pre e post marcatura.
- Colorimetro: Per valutazioni oggettive di colore e contrasto secondo spazio colore CIE Lab*.
Sistemi Avanzati di Visione e Verifica
Il laboratorio è dotato di un’ampia gamma di sistemi di visione per test, setup e validazione dei processi:
- 7 lettori DMC configurabili: Con differenti risoluzioni (da 1.3MP a 5MP), aperture ottiche (da f/1.8 a f/8) e configurazioni di illuminazione (LED coassiali, diffusi, direzionali), permettono di simulare qualsiasi condizione operativa di lettura.
- Verificatore DMC: Per validazione oggettiva della qualità dei codici secondo standard internazionali, con rapporti di verifica dettagliati sulla qualità di marcatura.
- Sistema di verifica OCR: Con algoritmi di riconoscimento caratteri avanzati, per validare la leggibilità di testi e numeri di serie marcati.
- Sistemi di visione per auto-centraggio: Con 5 differenti configurazioni di illuminazione e algoritmi di pattern matching, edge detection e blob analysis, consentono di testare protocolli di posizionamento automatico con accuratezza fino a ±0,05mm.
- Station di setup con simulazione processo: Permette di replicare esattamente le condizioni operative di campo per validare processi completi di riconoscimento, centraggio, marcatura e verifica, minimizzando i rischi in fase di implementazione.
Competenza nella Marcatura Medicale
Il laboratorio LASIT è progettato per supportare i requisiti specifici del settore medicale, con particolare attenzione a:
- Marcatura UDI (Unique Device Identification) secondo le specifiche richieste dai principali mercati
- Processi di marcatura compatibili con gli standard di qualità del settore
- Test di resistenza delle marcature ai processi di sterilizzazione e passivazione
- Valutazione dell’integrità superficiale post-marcatura per componenti critici
- Sviluppo di procedure di marcatura e verifica riproducibili
Questo approccio sistematico garantisce che ogni processo di marcatura sviluppato nel laboratorio possa essere facilmente implementato in linee di produzione, con documentazione tecnica completa per supportare le esigenze di tracciabilità dei dispositivi medici.
Processo Completo: Dall’Analisi all’Implementazione
L’eccellenza del laboratorio LASIT si esprime nella capacità di fornire un processo completo:
- Analisi tecnica del componente: Caratterizzazione fisica e chimica del materiale, studio della geometria e definizione delle specifiche di marcatura
- Design of Experiment (DOE): Pianificazione sistematica delle variabili di processo secondo metodologia Taguchi
- Test di marcatura parametrici: Creazione di matrici di campioni con variazione sistematica dei parametri laser
- Analisi strumentale: Verifica quantitativa dei risultati con batteria completa di test (microscopia, resistenza, leggibilità)
- Ottimizzazione dei parametri: Affinamento iterativo del processo basato su evidenze strumentali
- Test di durabilità: Verifica della robustezza del processo con test di stress (sterilizzazione, passivazione, abrasione)
- Documentazione tecnica: Creazione di un dossier tecnico completo con parametri, protocolli e risultati dei test
- Trasferimento tecnologico: Implementazione del processo ottimizzato sulla soluzione produttiva con relativo training
Questa metodologia scientifica garantisce processi di marcatura laser medicale completamente tracciabili e riproducibili, allineati con le esigenze di qualità del settore.
Esempio Pratico: Marcatura UDI su Impianti Ortopedici
Un caso esemplificativo dell’approccio integrato di LASIT riguarda lo sviluppo di un processo di marcatura di codici UDI (Unique Device Identification) su impianti ortopedici in titanio Ti-6Al-4V.
La sfida consisteva nel creare una marcatura nera ad alto contrasto (L*≤35), perfettamente leggibile, che resistesse ai processi di passivazione e alle centinaia di cicli di sterilizzazione in autoclave (134°C, 2 bar), mantenendo al contempo l’integrità superficiale del dispositivo senza zone di stress o potenziali inneschi di corrosione.
Il laboratorio LASIT ha affrontato questa sfida utilizzando un laser a picosecondi da 50W con una specifica combinazione di parametri (frequenza: 500kHz, durata impulso: 900ps, sovrapposizione: 85%, strategie di scansione alternate), generando una marcatura superficiale anossidica con profondità controllata <5μm. Ogni campione è stato poi sottoposto a:
- Analisi al microscopio 3D per verificare la profondità e la morfologia della marcatura
- Test in nebbia salina per 500 ore
- 5 cicli di passivazione chimica con acido nitrico al 30%
- Simulazione di 250 cicli di sterilizzazione in autoclave
- Verifica della leggibilità del codice con lettori DMC certificati
- Test di potenziale di corrosione
Il risultato è stato un processo ottimizzato che garantisce marcature conformi alle esigenze di tracciabilità, con una leggibilità eccellente, resistenti a tutti i trattamenti previsti nel ciclo di vita del dispositivo, senza alterare le proprietà meccaniche o la resistenza alla corrosione del materiale base.
L’Esperienza LASIT nel Settore Medicale
L’approccio scientifico e la completezza del laboratorio LASIT riflettono l’esperienza maturata dall’azienda nel settore medicale. Numerosi produttori di dispositivi medici hanno scelto LASIT come partner per sviluppare processi di marcatura per componenti critici.
Le principali applicazioni sviluppate includono:
- Marcatura UDI su impianti ortopedici (titanio, acciaio 316L, PEEK)
- Codifica di strumentario chirurgico con codici 2D resistenti a numerosi cicli di sterilizzazione
- Marcatura su dispositivi cardiovascolari con trattamenti superficiali selettivi
- Tracciabilità su componenti per diagnostica in vitro con codici a elevata densità informativa
- Marcatura di precisione su dispositivi minimamente invasivi e microdispositivi
La capacità di sviluppare, testare e validare processi completi all’interno dello stesso laboratorio rappresenta un valore aggiunto fondamentale, riducendo tempi e costi di implementazione dei processi produttivi e fornendo documentazione tecnica dettagliata per ogni fase del processo.
Soluzioni LASIT per il Settore Medicale
Il laboratorio supporta lo sviluppo di soluzioni complete per la marcatura laser medicale, tra cui:
- FlyPico: Sistema laser a picosecondi per marcatura anossidica su metalli
- FlyUV: Sistema di marcatura laser UV per plastiche medicali
- MediMark: Sistema completo per marcatura e verifica di dispositivi medici
- CompactMark G7SP: Sistema laser con stazione di carico avanzata
Il laboratorio per il futuro
Il laboratorio LASIT rappresenta un centro di eccellenza per lo sviluppo di processi di marcatura laser nel settore medicale, combinando tecnologie laser avanzate, strumentazione di verifica scientifica e profonda conoscenza delle esigenze di tracciabilità. La presenza di laboratori satellite in Europa e America consente inoltre di offrire un supporto locale tempestivo per ogni fase del progetto, dalla dimostrazione iniziale fino all’implementazione finale.
Questa capacità di gestire l’intero processo, dalla prototipazione all’implementazione, fa di LASIT un partner ideale per i produttori di dispositivi medici che necessitano di soluzioni di tracciabilità robuste e durature, con un approccio “chiavi in mano” che garantisce processi riproducibili e pienamente integrabili nei sistemi di produzione.
