Nel settore della produzione di fucili, la tracciabilità rappresenta molto più di un requisito normativo. Ogni componente deve essere identificato in modo univoco, leggibile e permanente, garantendo al contempo precisione millimetrica e rispetto di standard qualitativi rigorosi. La marcatura laser si è affermata come la tecnologia di riferimento per questo tipo di applicazioni, ma non tutte le soluzioni sul mercato sono in grado di soddisfare le esigenze specifiche di un settore così esigente.
Le sfide della marcatura nella produzione di fucili
La fabbricazione di fucili e dei loro componenti presenta caratteristiche che rendono la marcatura laser particolarmente complessa. I pezzi da marcare sono spesso componenti cilindrici di grandi dimensioni, come canne, fusti e ricevitori, che richiedono marcature multiple su superfici curve e in posizioni diverse. La geometria stessa dei componenti implica la necessità di movimentare il pezzo con estrema precisione durante il processo di marcatura, mantenendo costante la qualità del risultato su tutta la superficie.
A questo si aggiunge la necessità di garantire tracciabilità completa attraverso l’integrazione con i sistemi gestionali aziendali. Non si tratta semplicemente di incidere un codice sulla superficie metallica, ma di creare un collegamento diretto tra il componente fisico e il suo gemello digitale all’interno del sistema ERP. Ogni fucile deve essere tracciabile dalla materia prima al prodotto finito, passando attraverso tutte le fasi di lavorazione e assemblaggio.
La verifica immediata della qualità della marcatura rappresenta un altro aspetto critico. In un settore dove gli standard qualitativi sono definiti da normative stringenti, non è sufficiente marcare: occorre anche verificare in tempo reale che quanto inciso sia effettivamente leggibile e conforme alle specifiche. Un codice illeggibile o parzialmente compromesso non è accettabile e deve essere rilevato immediatamente, prima che il componente prosegua nel ciclo produttivo.

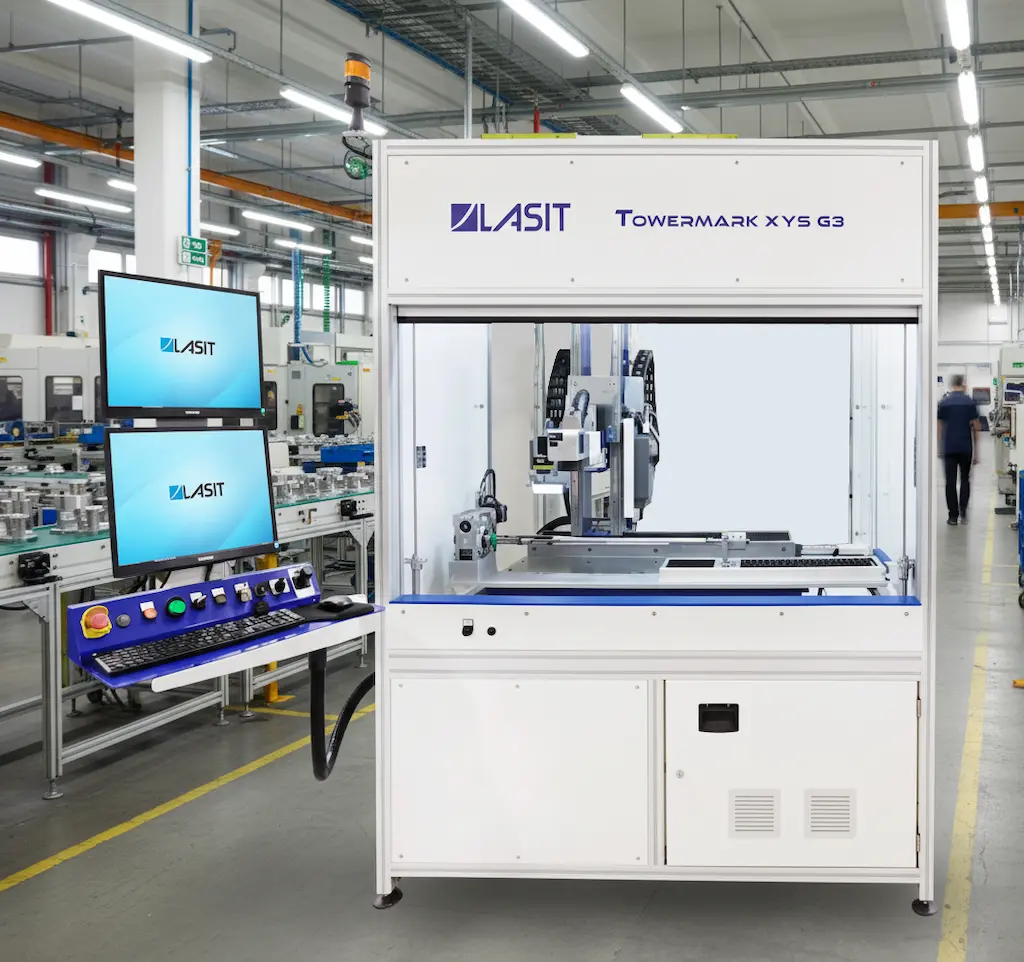

TowerMark XYS: una soluzione integrata per esigenze complesse
Il sistema TowerMark XYS nasce proprio per rispondere a queste sfide specifiche. Si tratta di una stazione di marcatura laser modulare progettata per gestire componenti di grandi dimensioni con configurazioni geometriche complesse. Il cuore del sistema è rappresentato da una struttura a tre assi estremamente rigida, dimensionata per coprire un’area di lavoro di 800x200x600 mm. Questa ampiezza consente di posizionare anche i componenti più voluminosi e di raggiungerli con il raggio laser in più punti, senza necessità di riposizionamenti manuali.
La struttura meccanica del TowerMark XYS è stata progettata utilizzando tecniche FEM (Finite Element Method) per ottimizzare rigidità e precisione. Non si tratta di un semplice assemblaggio di guide commerciali, ma di un sistema integrato dove ogni elemento contribuisce alla stabilità complessiva. La rigidezza strutturale è tale che anche con carichi di 100 kg sul piano di lavoro, le deformazioni si mantengono al di sotto dei 20 micron. Questa caratteristica è fondamentale quando si lavora su componenti pesanti e si richiede precisione ripetibile nel tempo.
Il piano di lavoro misura 1335×828 mm ed è realizzato in alluminio rettificato con rivestimento anodizzato duro da 30 micron. La superficie presenta una griglia di fori con passo 70 mm, ciascuno dei quali è alesato in tolleranza H7 nella parte superiore e filettato M6 nella parte inferiore. Questo sistema permette di fissare attrezzature e dispositivi di bloccaggio con estrema precisione e ripetibilità, adattando rapidamente la configurazione alle diverse tipologie di componenti da marcare.
Un sistema completo per componenti cilindrici
Quando si parla di marcatura di ricevitori e canne per fucili, la vera sfida non è rappresentata dal singolo accessorio, ma dall’integrazione di più elementi in un sistema coerente e affidabile. La configurazione del TowerMark XYS per questo settore combina una struttura meccanica estremamente rigida, un asse rotante con contropunta motorizzata e precarico pneumatico, un sistema di verifica OCR automatico e un software personalizzato per l’integrazione ERP.
È questa combinazione di elementi a fare la differenza. La struttura robusta garantisce che durante la rotazione del pezzo non si verifichino vibrazioni o oscillazioni che comprometterebbero la qualità della marcatura. L’asse rotante con contropunta motorizzata assicura il centraggio perfetto e il mantenimento della posizione durante tutto il processo. Il sistema OCR verifica immediatamente la leggibilità di quanto inciso. L’integrazione con l’ERP garantisce che ogni pezzo sia univocamente identificato e tracciato nel sistema gestionale.
Il bloccaggio del componente avviene tramite morsa parallela sul lato mandrino, mentre la contropunta motorizzata applica un precarico pneumatico controllato sull’estremità opposta. Questo sistema garantisce che componenti anche lunghi e relativamente sottili, come le canne dei fucili, vengano mantenuti perfettamente rettilinei e centrati durante la rotazione, evitando flessioni o disassamenti che comprometterebbero la qualità della marcatura circonferenziale.
La rotazione controllata del pezzo permette di effettuare marcature continue su tutta la superficie cilindrica, mantenendo costante la distanza focale tra la sorgente laser e il punto di incisione. Questo è particolarmente importante quando si lavora con laser a fibra, dove la profondità di campo è limitata e piccole variazioni possono influenzare significativamente il contrasto e la profondità della marcatura.
Integrazione ERP e software personalizzato
Nella produzione di fucili, la gestione delle informazioni è tanto importante quanto la marcatura fisica dei componenti. Il sistema TowerMark XYS per questo tipo di applicazioni integra un software personalizzato specificamente sviluppato per dialogare con i sistemi ERP aziendali. Non si tratta di un’interfaccia generica, ma di una soluzione su misura che replica le logiche operative già consolidate in produzione.
L’operatore interagisce con un’interfaccia semplificata che riceve direttamente dal gestionale aziendale tutte le informazioni necessarie: il codice del componente da marcare, il numero di matricola progressivo, eventuali dati aggiuntivi da incidere. Il sistema genera automaticamente il file di marcatura, elimina il rischio di errori manuali nella digitazione e garantisce che ogni pezzo sia univocamente identificato e tracciabile all’interno del database aziendale.
L’integrazione bidirezionale con l’ERP permette anche di registrare automaticamente l’avvenuta marcatura, creando un collegamento indissolubile tra il componente fisico e la sua storia produttiva digitale. Ogni volta che un ricevitore viene marcato, il sistema aggiorna il gestionale comunicando il numero di matricola assegnato, l’operatore che ha eseguito la lavorazione, la data e l’ora dell’operazione. Questa tracciabilità completa è essenziale per rispettare le normative del settore e per gestire eventuali richiami o verifiche successive.
Verifica OCR: qualità certificata in tempo reale
La presenza di un sistema di visione OCR (Optical Character Recognition) integrato completa il quadro della soluzione TowerMark XYS per applicazioni nella produzione di fucili. Dopo ogni marcatura, il sistema acquisisce automaticamente un’immagine del codice inciso e ne verifica la leggibilità attraverso algoritmi di riconoscimento ottico dei caratteri.
Questo controllo automatico permette di rilevare immediatamente eventuali problematiche nella marcatura: caratteri parzialmente illeggibili, distorsioni dovute a variazioni nella superficie del materiale, problemi di contrasto. Se il sistema OCR non riesce a leggere correttamente il codice marcato, l’operatore viene avvisato e può intervenire prima che il pezzo lasci la stazione di marcatura. Questo approccio previene che componenti non conformi proseguano nel ciclo produttivo, riducendo scarti e rilavorazioni.
Il sistema di visione utilizza una telecamera industriale montata solidalmente con la testa laser, che acquisisce immagini ad alta risoluzione dell’area marcata. Il software di elaborazione confronta i caratteri riconosciuti con quelli previsti dal file di marcatura, segnalando eventuali discrepanze. La verifica avviene in pochi secondi, senza rallentare il ciclo produttivo, e i risultati vengono memorizzati insieme agli altri dati di processo, creando una documentazione completa e certificabile della qualità del lavoro svolto.
La verifica OCR assume particolare rilevanza quando si marcano codici alfanumerici in chiaro, come spesso richiesto nel settore della produzione di fucili. A differenza dei codici Data Matrix o QR, dove un singolo elemento danneggiato può compromettere la lettura dell’intero codice, i caratteri alfanumerici possono presentare degradazioni parziali che li rendono difficilmente leggibili pur mantenendo una certa somiglianza con il carattere corretto. Il sistema OCR identifica queste situazioni critiche prima che diventino un problema durante le fasi successive di verifica o documentazione.
Gestione fumi e polveri: ambiente di lavoro sicuro
La marcatura laser su materiali metallici genera inevitabilmente fumi e particolato che devono essere catturati ed eliminati per garantire la sicurezza dell’operatore e preservare l’integrità dei componenti ottici del sistema. Il TowerMark XYS integra un sistema di aspirazione a tre stadi specificamente dimensionato per applicazioni industriali intensive.
Il cuore del sistema di aspirazione è una pompa a canali laterali con struttura in alluminio pressofuso, che garantisce un flusso d’aria ad alta velocità all’interno della camera di lavoro. L’aria aspirata passa attraverso una filtrazione progressiva su tre livelli: un primo stadio di filtrazione grossolana cattura le particelle più grandi, un filtro HEPA H14 trattiene le polveri fini fino a 0,3 micron, mentre un elemento a carbone attivo elimina eventuali odori residui. Questo sistema assicura che l’aria reimmessa nell’ambiente di lavoro sia completamente pulita e sicura.
Un aspetto particolarmente apprezzato è l’integrazione completa del sistema di aspirazione nella base della macchina. Non sono necessari ingombranti dispositivi esterni o collegamenti complessi: tutto è contenuto in un’unica struttura compatta. Il controllo elettronico dei filtri monitora costantemente il grado di saturazione e avvisa l’operatore quando è necessaria la sostituzione, evitando cali di efficienza e garantendo prestazioni costanti nel tempo.
Nella produzione di fucili, dove i componenti vengono spesso marcati dopo operazioni di lavorazione meccanica, la presenza di oli da taglio residui o altre sostanze sulla superficie può aumentare la quantità di fumi generati durante la marcatura laser. Il sistema di aspirazione integrato è dimensionato per gestire anche queste condizioni più gravose, garantendo sempre un ambiente di lavoro pulito e sicuro.
Sicurezza e conformità normativa
Il sistema TowerMark XYS è progettato come macchina laser di Classe I, la categoria più sicura secondo la normativa europea sulla sicurezza laser. Questo significa che tutte le radiazioni laser sono completamente confinate all’interno della struttura protettiva della macchina, e non esiste alcun rischio di esposizione per l’operatore durante il normale funzionamento.
L’accesso alla camera di lavoro è protetto da una porta pneumatica automatica dotata di bordo sensibile di sicurezza. Quando l’operatore preme il pulsante di chiusura, due cilindri pneumatici muovono la porta in modo controllato. Il bordo sensibile rileva eventuali ostacoli durante la chiusura e, in caso di contatto, arresta immediatamente il movimento e inverte la corsa, riaprendo la porta. Questo sistema previene qualsiasi rischio di schiacciamento o intrappolamento.
La conformità alle normative è garantita non solo per gli aspetti di sicurezza laser, ma anche per quanto riguarda le direttive macchine europee e le certificazioni di qualità ISO 9001 e ISO 14001. La documentazione tecnica fornita con il sistema include tutti i certificati di conformità, i manuali operativi in lingua e le dichiarazioni CE necessarie per l’utilizzo in ambito industriale regolamentato.
Vantaggi operativi nella produzione di fucili
L’adozione di una soluzione integrata come il TowerMark XYS nella produzione di fucili porta vantaggi concreti e misurabili. Il primo è la riduzione degli errori di tracciabilità: l’integrazione diretta con l’ERP e la verifica automatica OCR eliminano praticamente la possibilità di assegnare codici errati o illeggibili ai componenti. Questo si traduce in una documentazione più affidabile e in minori rischi di non conformità durante audit e ispezioni.
La flessibilità operativa rappresenta un altro beneficio significativo. Lo stesso sistema può gestire componenti di forme e dimensioni diverse, semplicemente modificando le attrezzature di bloccaggio e caricando il programma di marcatura appropriato. Questo riduce la necessità di investimenti multipli in macchine dedicate e semplifica la gestione dei cambi produzione.
Dal punto di vista della qualità del processo, la combinazione di precisione meccanica, controllo automatico e integrazione gestionale garantisce risultati ripetibili e documentabili. Ogni componente marcato ha esattamente le stesse caratteristiche del precedente, indipendentemente dall’operatore che gestisce la macchina o dal momento della giornata in cui viene eseguita la lavorazione. Questa consistenza è fondamentale quando si producono componenti destinati a utilizzi dove affidabilità e tracciabilità sono requisiti imprescindibili.
