La Sfida della Marcatura delle Manopole
Nel settore degli elettrodomestici, la marcatura delle manopole (knobs) per forni, piani cottura e lavatrici rappresenta una sfida cruciale. Questi componenti richiedono marcature laser precise sia sulla superficie laterale (indicatori di temperatura, programmi, livelli) che sulla parte superiore (simboli funzione, linee di riferimento). La complessità aumenta considerando i volumi produttivi richiesti dal mercato e la varietà di materiali utilizzati, principalmente plastiche tecniche che necessitano di parametri di marcatura specifici.
L’Innovazione Tecnologica

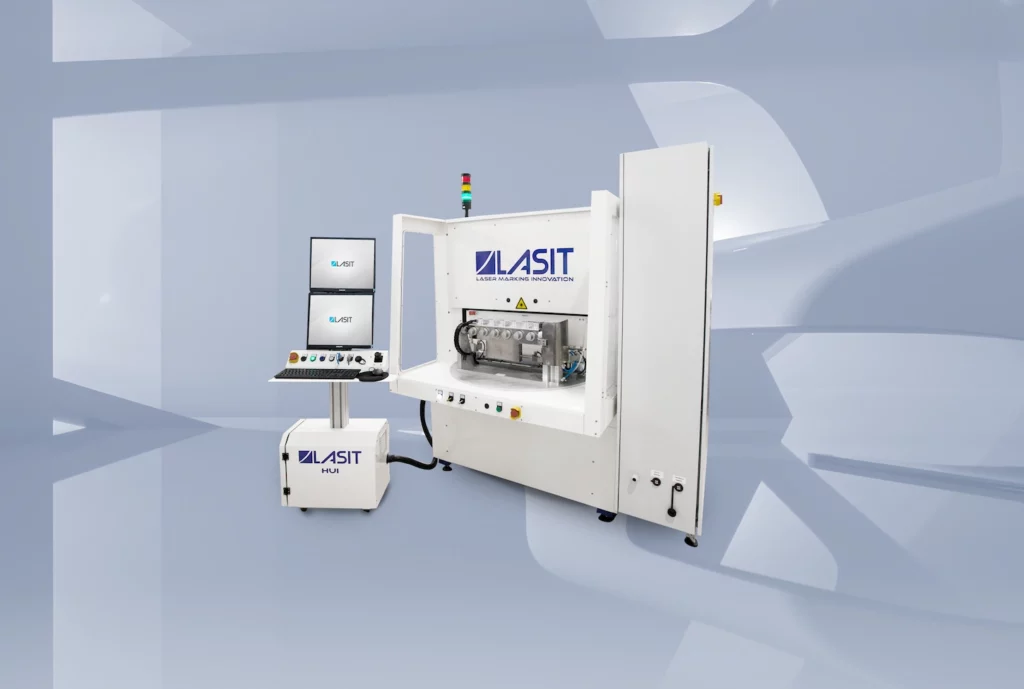

La RotoKnob rappresenta l’evoluzione della tecnologia di marcatura laser per il settore home appliance. Partendo dalla consolidata piattaforma RotoMark, LASIT ha sviluppato un sistema che integra molteplici innovazioni:
- Sistema Dual-Laser: Due sorgenti laser a fibra ottica (disponibili con potenze da 20W, 30W, 50W o 100W) operano simultaneamente, permettendo di ottimizzare i tempi ciclo e raddoppiare la produttività.
- Multimandrino Avanzato: Il sistema è equipaggiato con due stazioni di lavoro, ognuna dotata di un multimandrino a 6 posizioni. Questo permette di gestire il carico/scarico in tempo mascherato di 6 pezzi, ottimizzando il flusso produttivo.
- Sistema Basculante di Precisione: L’innovativo sistema basculante permette rotazioni complete di 360 gradi della manopola più un’inclinazione fino a 90 gradi. Questa caratteristica unica consente di realizzare marcature sia sulla circonferenza che sulla testa della manopola senza necessità di riposizionamenti manuali.
Il Ciclo di Lavoro in Dettaglio
- Fase di Carico: L’operatore carica 6 manopole sul primo multimandrino nella stazione di carico
- Rotazione Tavola: La tavola rotante da 1000mm ruota automaticamente di 180°, portando i pezzi in posizione di marcatura
- Marcatura Simultanea:
- I due laser iniziano la marcatura simultanea
- Il sistema basculante ruota le manopole per la marcatura sulla circonferenza
- Completata la marcatura laterale, il sistema bascula a 90° per la marcatura sulla testa
- Tempo Mascherato: Durante la marcatura, l’operatore scarica i pezzi completati dal secondo multimandrino e carica 6 nuove manopole
- Completamento Ciclo: Terminata la marcatura, la tavola ruota nuovamente, riportando i pezzi marcati in posizione di scarico.
Caratteristiche Tecniche Avanzate
In questo marcatore laser, LASIT ha implementato soluzioni tecniche specifiche per garantire massima efficienza e qualità:
- Struttura in Acciaio: L’intera struttura, compresi tavola rotante e assi XZ, è realizzata in acciaio per garantire stabilità e precisione nella marcatura laser
- Sistema di Aspirazione Dedicato: Un sistema di aspirazione con filtro HEPA e carboni attivi gestisce efficacemente polveri e fumi generati dalla marcatura laser su materiali plastici
- Monitoraggio Avanzato:
- Telecamera integrata per il controllo real-time del processo
- Sistema di visione per verifica qualità (opzionale)
- Interfaccia Software Personalizzata:
- Software dedicato per semplificare la programmazione
- Integrazione diretta con sistemi MES/ERP aziendali
- Lettore barcode per caricamento automatico programmi (opzionale)
- Assi XZ Motorizzati:
- Asse X con corsa 200mm per area di marcatura estesa
- Asse Z con corsa fino a 200mm per gestire manopole di diverse altezze
